型材噴碼貼标機器人系統
産品介紹
型材噴碼貼标機器人系統由3D視覺定位系統、修磨系統、貼标系統、噴碼系統以及信息系統組成。
數據通過MES系統或定制二級系統自動傳送，标簽自動打印，貼标噴碼位置自動檢測，機器人自動完成視覺掃描，對噴碼貼标位置進行修磨，自動吸取标簽，自動噴号等作業。達到替代人工繁瑣、重複且帶有一定危險性的噴碼貼标工作。
核心功能
- 1、 與生産系統通訊，自動接收用戶生産數據。

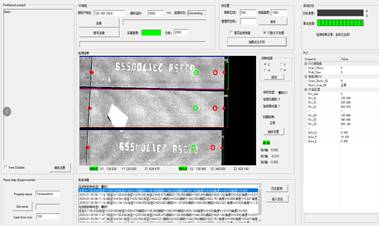

- 2、 視覺系統自動掃描，并給定掃描區域內工件的品種、規格、三維坐标值及有無打捆帶等信息。
- 3、 根據生産要求自動定位噴碼貼标位置并對噴碼貼标區域進行修磨。
- 4、 自動打印标簽數據，機器人自動取标簽，自動貼标并複檢标簽數據是否正确。
- 5、 自動完成噴碼作業并反饋至MES系統。
系統特色
- 1. 适用于所有需要噴碼貼标的型材，例如工字鋼、球扁鋼、槽鋼、角鋼等。
- 2. 修磨、貼标、噴碼功能可自由選擇設定是否突入。
- 3. 标簽掉落或複檢不成功時可自動補貼标簽。
- 4. 噴碼貼标數據與MES系統實時同步，也可人工修改數據。
- 5. 噴碼字體規整清晰。
預期效果
- 1、 定位精準，貼标位置距離端部50MM，誤差±2mm，噴碼位置距離端部150mm，誤差±2mm。角度偏差±0.1°；
- 2、 修磨可去除鋼材表面的冰等雜物，且對鋼材表面無損傷；
- 3、 标簽打印清晰，黏貼牢固，脫落率小于0.2%；

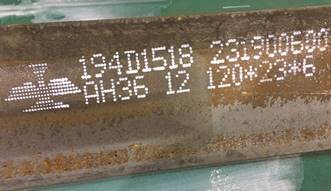

- 4、 噴碼清晰，字體高度23mm，寬度15mm；

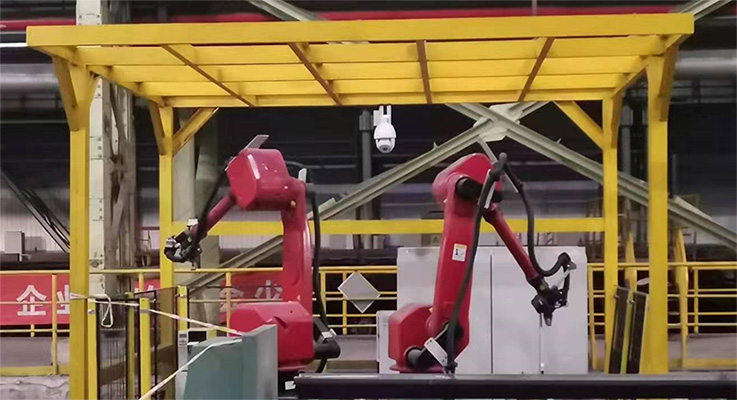

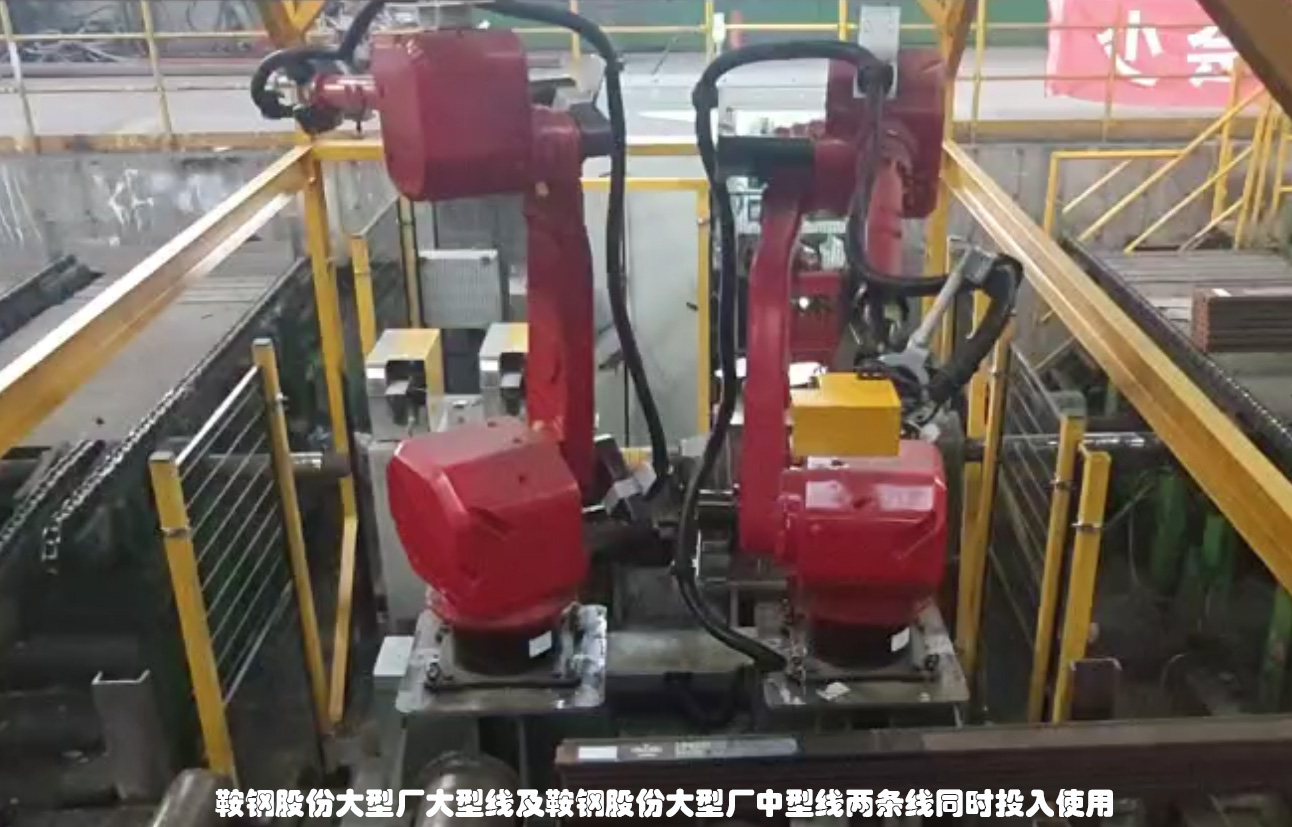

案例展示
