機器人自動測溫/采樣/定氧系統
産品介紹
鋼水的精煉過程是一個各種工藝參數動态變化的過程，由于工作環境惡劣，原始的人工測溫取樣定氧，測溫精度不高，取樣成功率較低，存在很大的不穩定性和差異性，因此所測量的工藝參數不可避免存在偏差。采用七軸導軌完成機器人行走，機器人可以精準安裝探頭及自動拆卸廢舊探頭，可實現自動測溫、取樣、定氧、取渣、測渣厚等功能，可将取樣探頭取下的樣塊送至指定區域方便操作人員獲取，通過安裝在機器人上的耐高溫攝像機實現氩氣攪拌可視化，操作人員在操作室內就可觀測到爐內氩氣情況。
測溫取樣機器人可以完全替代人工操作，實現精煉平台無人化，并為智能精煉打下基礎，提高冶金裝備的智能化，促進鋼鐵企業無人化生産。
核心功能
- 1、自動獲取鋼包淨空值
- 2、探頭存儲倉可滿足多類型探頭的存儲和精确定位，
- 3、探頭插入深度可根據探頭種類自動調節，插入重複精确度5mm。
- 4、機器人可根據爐蓋高度自動調節插入角度與插入位置，避免與爐口發生碰撞。
- 5、爐內氩氣攪拌可視化。
- 6、機器人碰撞自動回位。爐內渣層過厚或爐外有幹涉物将自動啓動回位功能，避免事故發生。
- 7、人員安全防護。機器人工作區域設置安全圍欄，設置安全門，人員進入機器人工作區域機器人将自動停止避免事故發生。
系統特色
- 1、适用于電爐、精煉爐、VD爐等。
- 2、配合七軸實現測溫取樣全流程智能化作業。
- 3、智能探頭存儲系統可實現不同規格探頭分類存放，探頭自動拆、裝。
- 4、測溫槍杆自帶空氣冷卻系統，無需使用外部用水冷卻，降低爐前作業危險性。
- 5、氩氣攪拌可視化，可通過電腦屏幕觀測怒內的氩氣攪拌情況。
- 6、實時監控系統的運行情況，異常情況實時報警，準确定位故障報警點
預期效果
- 1、測溫、取樣成功率≥99%；
- 2、減少人工主觀操作帶來的測溫取樣不準确；
- 3、降低操作人員勞動強度，提高了設備作業效率和精度；
- 4、降低了操作人員的作業風險；
- 5、降低測溫槍損壞率。

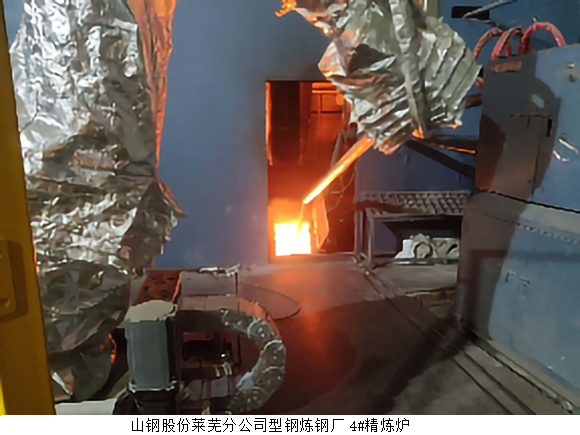

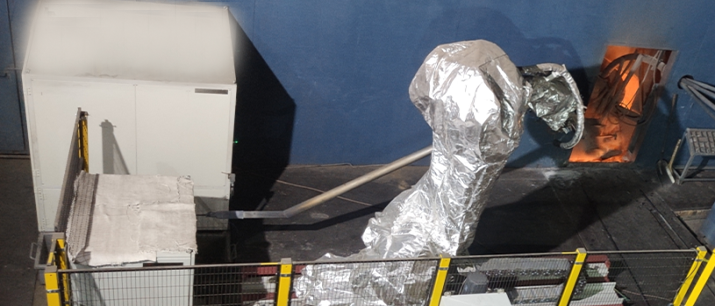

案例展示
